【消防水知識】消防巡檢柜的配置 電氣標準“怒懟”消防水規
01、高層建筑火災頻發現狀
隨著城市的快速發展，各種建筑日益增多，建筑內各種易燃性材料隨處可見，這大大增加了發生火災的可能性。盡管目前每幢建筑都配備了消防滅火系統，但經驗和教訓都證明，火災的撲救成功與否，主要取決于消防給水設備是否完好。
消防水泵是水滅火系統中的一個重要組成部分，其特點是平時長期不用，一旦使用就要100%發揮作用，由于長期處于閑置狀態，加上泵房的環境潮濕，很容易發生消防水泵泵軸和葉輪銹蝕、銹死現象，以致發生火災時，消防水泵不能正常運轉，無法撲滅火災，導致不可挽回的后果。
我們之所以要配置消防巡檢柜，一方面是因為消防泵自動巡檢設備憑借其自動巡檢，故障報警，智能拓展的功能，可以成為我們日常對消防泵進行管理的有利工具；另一方面國家政策對消防巡檢提出了強制要求。
02 、國標法規要求
《GA30.2-2002:固定消防給水設備的性能要求和試驗方法》
其實國家早在2002年就在《GA30.2-2002:固定消防給水設備的性能要求和試驗方法》中，規定了長期在非運行狀態下的消防泵應具有巡檢功能及試驗方法。并且給出了巡檢功能的具體要求，是消防巡檢產品的設計起點。見下圖

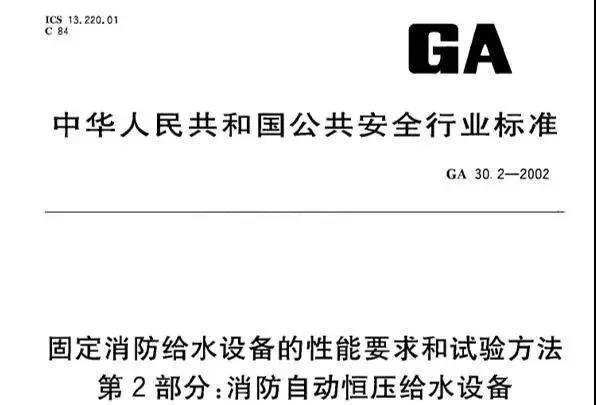

圖一：GA30.2-2002封面
圖二：GA30.2中關于消防泵自動巡檢的功能要求
《GB27898:固定消防給水設備》

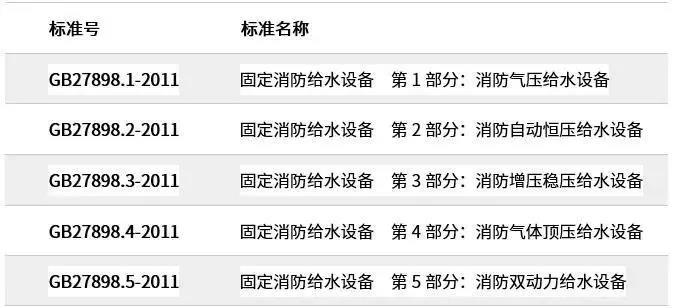

在2011年12月30日，國家又頒布了《GB27898:固定消防給水設備》；該標準作為GA30.2的升級標準，一共分為5個部分，（見下表）：
在各個部分標準的前言中，均對該國標的強制執行與推薦執行部分進行了劃分，在各個國標第5章內容描述了對固定給水設備的控制要求，屬于強制執行部分。其中均提到的對消防泵巡檢的要求。下面截取了標準中的描述：
圖三：GB27898-2011封面

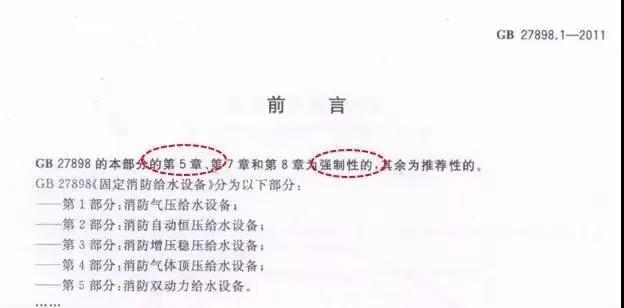

圖四：GB27898.1前言表述強制要求劃分
GB27898.1的前言部分明確提出第五章屬于強制執行部分。

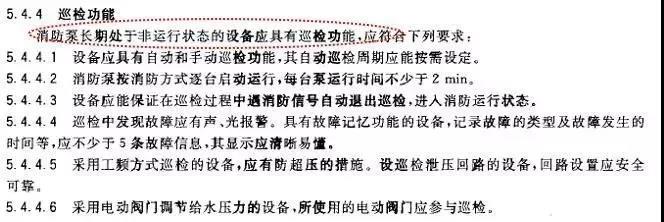

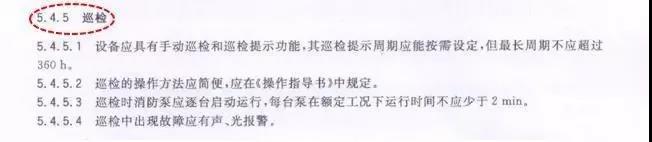

圖五：GB27898.1第五章內容中關于巡檢的要求
GB27898.1的第五章中對巡檢功能提出了具體要求。
《GB50974-2014：消防給水及消火栓系統技術規范》
《GB50974-2014：消防給水及消火栓系統技術規范》首次在標準中推薦性提出了低頻自動巡檢概念，為自動巡檢、電路巡檢、工頻巡檢產品的基本功能和要求給出了描述。
圖六：GB50974-2014封面

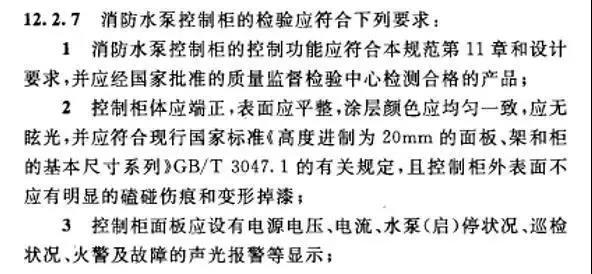

圖七：GB50974第12.2.7.3章節
在第12.2.7.3章節中，提出消防水泵控制柜面板應設置巡檢狀況顯示，由此可見，消防水泵控制柜需要進行巡檢，實時反饋巡檢狀況。

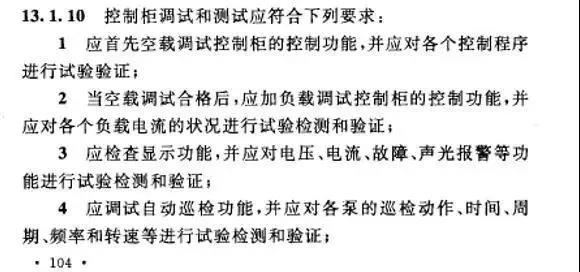

圖八：GB50974第13.1.10.4章節
在第13.1.10.4章節中，再次提出水泵控制柜應有自動巡檢功能，并對巡檢內容給出說明。

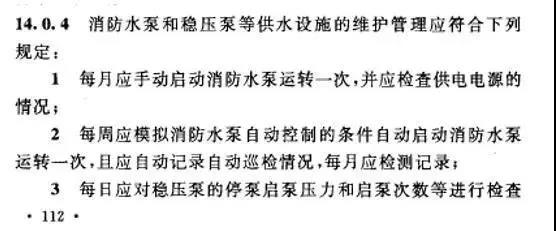

圖九：GB50974第14.0.4.2章節
在第14.0.4.2章節中，對巡檢周期提出要求，需要每周自動巡檢一次，并且記錄檢測情況。

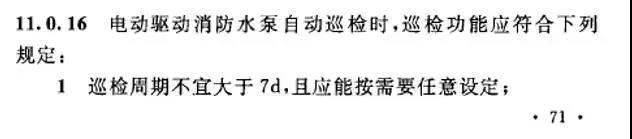

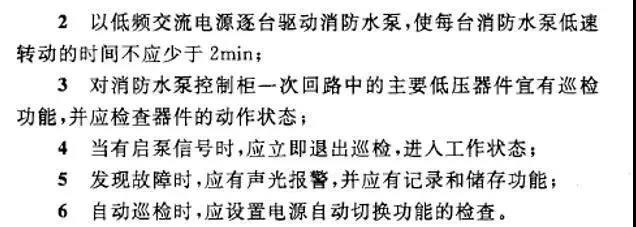

圖十：GB50974第11.0.16章節
GB50974-2014第11.0.16章節，給巡檢功能作出了最基本的描述。
面對現在越來越多的高層建筑，消防問題日漸突出，傳統的人工巡檢無法滿足實際需求的現狀，綜合以上國標要求，可見配置消防巡檢柜的必要性。
消防巡檢柜在巡檢時要起到什么作用？
1、巡檢作用
巡檢柜按設置的周期時間全自動對消防水泵開展逐臺低速檔巡檢，一般每臺水泵巡檢時轉速比為300轉/分鐘，巡檢運作時間為十分鐘；（時間和周期時間可按需設置）并可根據電源開關完成巡檢的手全自動轉換。
2、全自動撤出巡檢進到消防安全的作用
巡檢柜在巡檢全過程中碰到消防安全數據信號全自動撤出巡檢，進到消防安全運作情況。
3、警報及維護作用
巡檢柜還具有對短路故障、過電流、電動機關閉電源等故障的警報和維護作用，在巡檢全過程中發覺故障傳出聲光報警器數據信號，報警設備具備故障記憶力作用，記錄故障的內容及故障產生的時間。
4、遠程控制監控及操縱作用
巡檢柜可依據配備遠程控制監控和模塊，根據系統總線和消防安全監控中心通信，做到在消防安全監控中心視頻監控系統運作的目地。
矛盾：民用建筑電氣設計標準GB51348-2019>13.7.7民用建筑內的消防水泵不宜設置自動巡檢裝置。
13.7.7近年來國內推出了消防水泵變頻低速巡檢裝置，這種裝置的主控制設備就是變頻調速器，其作用是防止消防水泵軸封銹蝕。什么環境才能使消防水泵的軸封銹蝕呢?重度潮濕場所，消防水泵終年無人管理或維護軸封才可能生銹。如果按照《建筑消防設施的維護管理》GB25201-2010的規定按時維護管理，消防水泵軸封不可能生銹，這種用設備代替管理的理念有下列弊端:
1增加無謂的投資。以110kW的消防水泵為例，初投資增加35萬元~45萬元，不包括運行、維修和管理費用。
2與節能減排基本國策抵觸。在節能減排的大環境下，幾十千瓦的變頻低速巡檢裝置終日通電運行，浪費電能。
3消防水泵變頻低速巡檢裝置不能帶來安全，反而增加隱患。其工作原理是平時變頻低速巡檢，火災時，消防水泵控制箱接到啟動信號，并在起泵前的0.1s將巡檢裝置的輸出端與消防水泵的主回路斷開。否則消防水泵將不能啟動。巡檢裝置是電子設備，壽命有限，如故障不能使其安全地從消防水泵的主回路分離，消防水泵將不能啟動，后果不堪設想。
4管理方面的問題，不能用增加設備來解決。試想連簡單的接觸器控制都管理不好的企業，如何能管理好復雜的變頻低速巡檢裝置。
基于上述原因作出本條規定13.7.12公共建筑屋頂層的消防設備除消防電梯外，一般情況下還設有正壓送風機、增壓泵等，故明確這類設備的供電要求。
